Accesorios Analizador TRZ®

PiezoHolder®

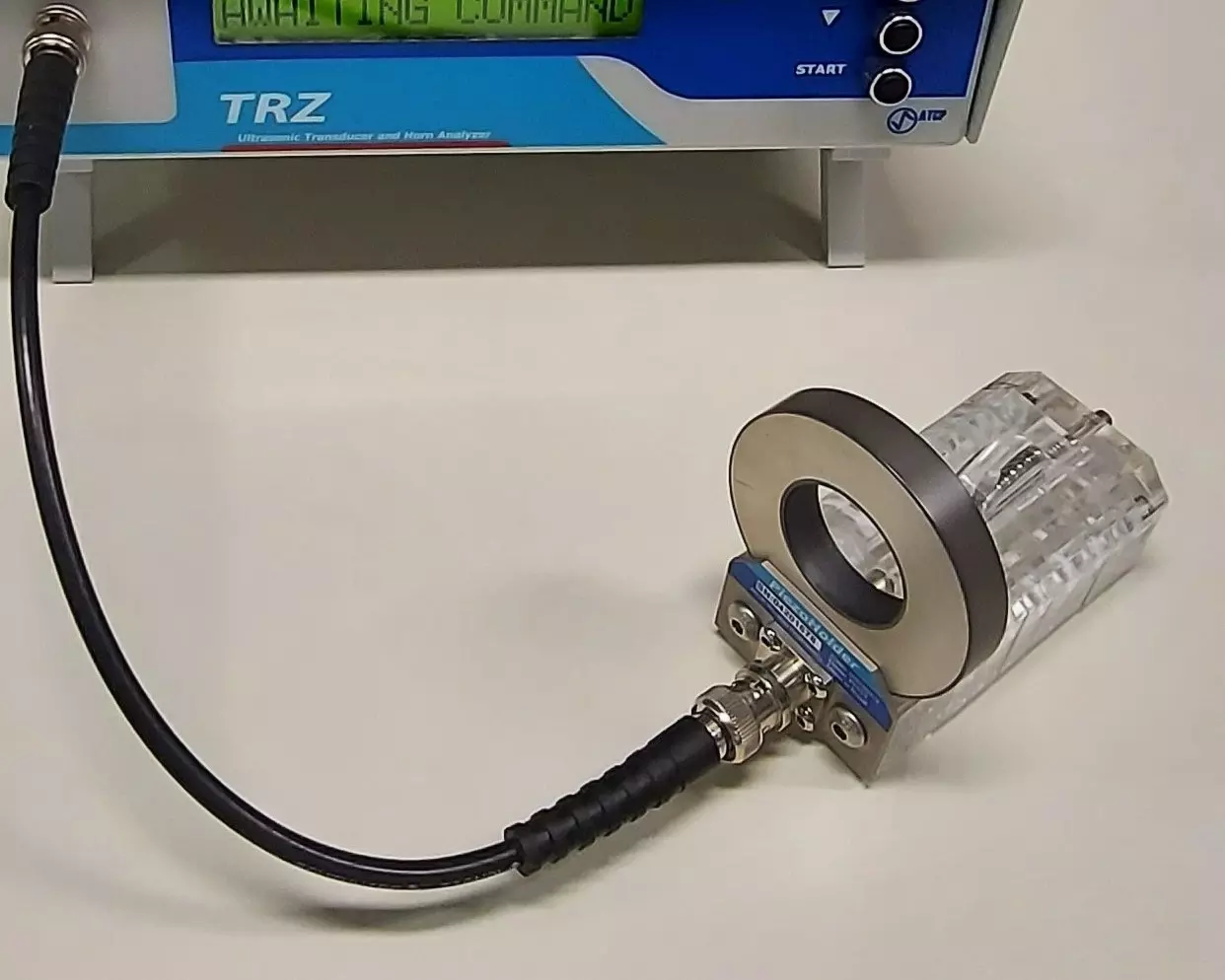

PiezoHolder es un accesorio opcional para facilitar la prueba de la cerámica piezoeléctrica realizada por el analizador TRZ® para la detección de grietas internas, control de calidad y restauración. Proporciona fiabilidad en relación con la integridad mecánica del elemento piezoeléctrico.

  • Analizador TRZ® Accesorio PiezoHolder.

  • 1
  • 2

La cerámica piezoeléctrica es el elemento principal de los transductores y conversores ultrasónicos. Son responsables de la conversión de energía eléctrica en ondas ultrasónicas y viceversa por el efecto piezoeléctrico. Las grietas, incluso si son internas y pequeñas, causan calentamiento, pérdidas, cambios de frecuencia y reducen considerablemente la vida útil.

Piezoceramic OK TRZ Analyzer Cracked piezoceramic TRZ Analyzer
Patrón de impedancia de una cerámica sin grietas y de una con una grieta interna. La presencia de grietas es fácilmente identificable por resonancias adicionales.

La presencia de grietas en la cerámica piezoeléctrica rompe la simetría de vibración, lo que permite la aparición de modos adicionales, que se pueden detectar utilizando el Software y Analizador TRZ® como se muestra en la figura anterior. El juicio de resultados es gráfico y debe ser interpretado por el usuario. Aprende más.

Especificaciones técnicas:
Piezocerámica medible
Geometrías: Anillos y discos.
Diámetro mínimo: 20 mm.
Diámetro máximo:60 mm.
Espesor mínimo:2 mm.
Espesor máximo: 8 mm.
Calibration Kit

La prueba funcional del analizador TRZ® se puede realizar fácilmente usando el "Kit de calibración". Este accesorio es particularmente útil para aplicaciones críticas cuando se requieren pruebas funcionales diarias, por ejemplo. Control de calidad de equipos médicos. El "kit de calibración TRZ®" consta de un resonador estándar de 100 kHz y una resistencia de precisión de 10 kΩ / 0,1%.

  • Calibration Kit.

  • 1
  • 2

Dependiendo de la demanda de la aplicación del cliente y la política del sistema de gestión de la calidad, se puede enviar el kit de calibración para la calibración en lugar de enviar el analizador TRZ®. La calibración del kit de calibración suele ser más económica que la calibración del analizador TRZ® y no es necesario enviar el equipo para la calibración.

Especificaciones técnicas
Parámetro
Resistencia (R): 10000 Ω ± 10 Ω.
Frecuencia de resonancia (Fr):101.5 kHz ± 4.5 kHz.
Impedancia de resonancia (| ZFr |):≥ 5.00 kΩ.
Frecuencia de antiresonancia (Fa): 94.5 kHz ± 2.5 kHz.
Impedancia antiresonante (| ZFa |):≤ 500 Ω.
Factor de calidad mecánico (Qm):≥ 20.

Notas importantes: - La precisión y exactitud del analizador TRZ® son superiores a las del kit de calibración. - Es posible calibrar el analizador TRZ® con alta precisión y precisión aplicando un contador de frecuencia calibrado y una década resistiva, como se describe en el manual del equipo, en el tema 6.5 (Calibración, ajuste y prueba funcional), página 31.

El software TRZ® tiene los criterios del kit de calibración preprogramados, solo necesita conectarlo, ejecutar la prueba y verificar si todos los resultados se muestran en verde en el software TRZ®, como se muestra en la imagen de arriba.
