Analizador TRZ® - Analizador de sonotrodos y transductores ultrasónicos

Para pruebas y sintonización de transductores, conversores, boosters, Sonotrodos y conjunto acústicos ultrasónicos de potencia.

El analizador TRZ® es un instrumento de prueba dedicado para el mantenimiento, la fabricación y el control de calidad de transductores, conversores, amplificadores, sonotrodos y conjunto acústicos ultrasónicos de potencia. La TRZ® es para estos elementos como un osciloscopio para la electrónica. La TRZ® permite que las partes ultrasónicas se vuelvan tan comprobables como cualquier otro dispositivo eléctrico-mecánico.

Visión general del Analizador TRZ®.

La frecuencia adecuada, el factor de calidad mecánica y la impedancia son indispensables para cualquier equipo de potencia ultrasónica y dispositivo piezoeléctrico. La frecuencia depende principalmente de las propiedades y dimensiones del material, por ejemplo, longitud de la sonotrodo. El factor de calidad mecánica y la impedancia dependen principalmente del acoplamiento de piezas y la fricción en las interfaces. Las desviaciones indican la necesidad de ajuste, reacondicionamiento o reemplazo.

Nota importante: El analizador TRZ® fue desarrollado y fabricado por ATCP Ingenieria Fisica. No tenemos distribuidores o revendedores para este producto que no sean los especificados en nuestra página de contacto. TRZ® es una marca registrada propiedad de ATCP Ingenieria Fisica.

Software TRZ®

TRZ® Analyzer incluye el software TRZ®, que hace posible guardar, recuperar, comparar y graficar resultados de pruebas con facilidad. El software TRZ® también aplica los criterios de aceptación para las pruebas de ir / no ir, genera un informe de pruebas y determina el circuito equivalente de BVD.

  • interfaz principal del software TRZ® Software que muestra los gráficos a lo largo de la construcción del conjunto acústico.

  • 1
  • 2
  • 3
  • 4

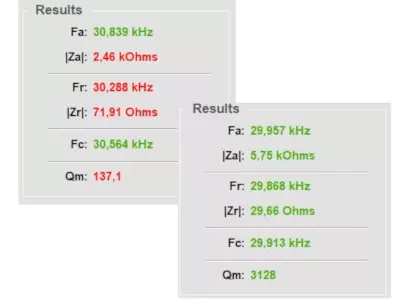

Las imágenes de arriba (haciendo clic en los pentágonos es posible navegar por las imágenes) muestran gráficos de un conversor de 20 kHz solo (gris claro), conversor de 20 kHz más potenciador (gris oscuro) y conjunto acústico completa (azul); los resultados impresos en verde indican que la conjunto acústico está en buenas condiciones, los impresos en rojo indican problemas; Ejemplos de informes de prueba en formato pdf y la pestaña del circuito equivalente BVD.

Criterias TRZ
Interfaz de los criterios de aceptación preprogramados y ajustables del software TRZ®.

A lo largo de los años, hemos aprendido las desviaciones típicas de las piezas falosas ultrasónicas de potencia y hemos condensado este conocimiento sobre los criterios de aceptación general preprogramados para probar conversores solos, conversores acoplados a refuerzos y conjunto acústicos completas con respecto a la frecuencia, impedancia y factor de calidad mecánica. Estos criterios están preprogramados en el Software TRZ® como se muestra en la figura anterior. Todos ellos pueden ser refinados y / o expandidos por el usuario.

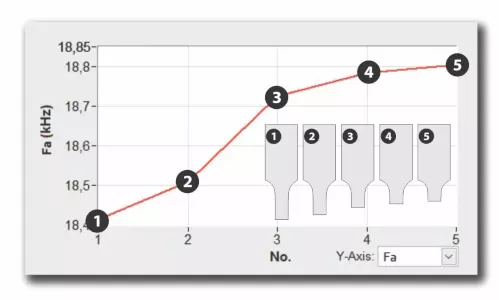

  • Cambios de frecuencia a lo largo de un proceso de afinación de sonotrodo.

  • 1
  • 2

El software TRZ® permite el monitoreo continuo de la frecuencia y la variación de otros parámetros a lo largo del proceso de mecanizado de sintonización de sonotrodos, así como también una función del tiempo y la temperatura. Es posible trazar, comconjunto acústicor y exportar resultados a una hoja de cálculo.

Especificaciones técnicas:
Parámetro
Rango de frecuencia:1 - 200 kHz con resolución de 1 Hz.
Incertidumbre de frecuencia:± 0.05% a 25 ° C.
Rango de módulo de impedancia:0.1 Ω - 999.9 kΩ.
Módulo de impedancia de incertidumbre:± 3% a 20 kHz dentro del rango 0.1 Ω - 10 kΩ.
Factor de calidad mecánica (Q):1 - 100000.
Tensión de salida:Máximo 10 Vpp. La carga puede estar conectada a tierra.
Cálculo del circuito equivalente BVD:Serie y paralelo.
Protección contra descargas eléctricas:Pulso máximo de 400W en forma de onda de 10 / 1000μs.
Operación:De pie solo y / o con ordenador.
Fuente de alimentación:90-260 VAC 50/60 Hz.

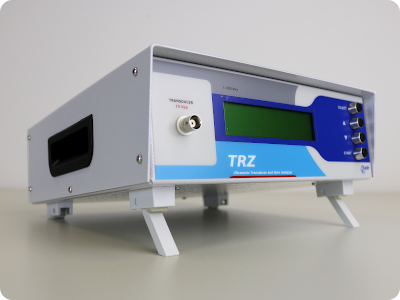

  • Vista frontal del Analizador TRZ®

  • 1
  • 2
  • 3

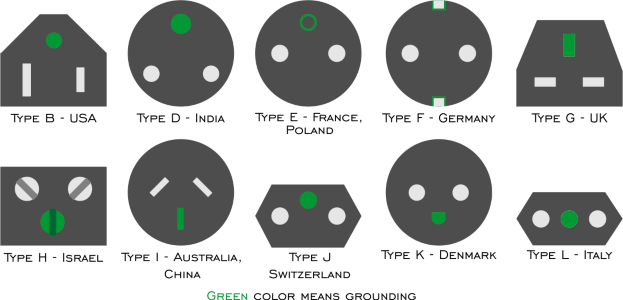

El analizador TRZ® es un instrumento de prueba robusto y fácil de usar compatible con voltajes de suministro de energía en todo el mundo y se entrega con el tipo de cable de alimentación más adecuado de acuerdo con los estándares del país del cliente (los tipos B, E, F, G y J están generalmente en stock para envío al día siguiente). El analizador TRZ® está equipado con protección contra descargas eléctricas en caso de conexión accidental a piezocerámica cargada, botones de servicio pesado y carcasa metálica resistente con espacio de sobra.

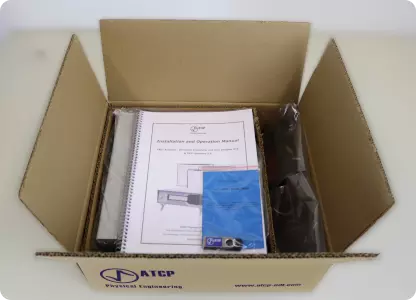

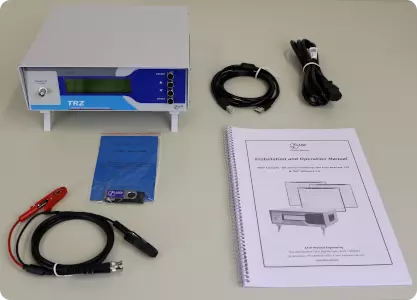

  • Qué contiene la caja.

  • 1
  • 2
  • 3

Cada unidad está sujeta a un estricto y meticuloso control de calidad y se suministra con una garantía mundial de 2 años. ATCP garantiza mantener siempre las unidades en stock para su envío al día siguiente por mensajería a cualquier país servido por UPS, DLH o FedEx.

Industrias que servimos con el analizador TRZ®

Tenemos experiencia en servir a una amplia gama de industrias, como se indica a continuación, que incluye a los usuarios finales y fabricantes de equipos.

  • Fabricantes de autopartes (mantenimiento, fabricación de sonotrodos e inspección de recibos);
  • Fabricantes de soldadoras por ultrasonidos (proceso de ajuste, control de calidad y desarrollo de sonotrodos);
  • Fabricantes de limpiadores ultrasónicos (proceso de afinación y control de calidad);
  • Fabricantes de equipos médicos (control de calidad e inspección de recibos);
  • Industria de la salud (mantenimiento, fabricación de Sonotrodos e inspección de recibos);
  • Fabricantes de colchones (mantenimiento e inspección de recibos);
  • Fabricantes de troqueles de alambre (mantenimiento y fabricación de sonotrodos);
  • Fabricantes de línea blanca (inspección de recibos);
  • Fabricantes de calzado (mantenimiento y fabricación de sonotrodos);
  • Fabricantes de ropa interior (mantenimiento y fabricación de sonotrodos);
  • Fabricantes de lentes para gafas (mantenimiento de sistemas de limpieza);
  • Fabricantes de señuelos de pesca (mantenimiento y fabricación de sonotrodos);
  • Fabricantes de medidores de agua y energía (mantenimiento y fabricación de sonotrodos);
  • Industria minera (mantenimiento y limpieza de cajas de limpieza por ultrasonidos);
  • Industria de aditivos ultrasónicos (mantenimiento, fabricación y desarrollo de sonotrodos);
  • Ultrasonic additive industry (maintenance, horn manufacturing and development)
  • Grupos de investigación (desarrollo de dispositivos piezoeléctricos y ultrasónicos);
  • Departamentos de I + D (desarrollo de producto);
  • Fabricantes de sensores (mantenimiento, control de calidad e inspección de recibos).

Los fabricantes suelen comprar el analizador TRZ® para el desarrollo, el ajuste de piezas durante la fabricación y el control de calidad. Los usuarios finales suelen comprar el analizador TRZ® para la inspección de recibos, el mantenimiento y la fabricación independiente de Sonotrodos ultrasónicas. También tenemos experiencia en el servicio a los departamentos de I + D y grupos de investigación. En estos casos, las herramientas del circuito equivalente a TRZ® Software BVD son especialmente útiles.

Folleto TRZ®

Descubra más sobre el analizador TRZ®. Le proporcionará una excelente relación costo-beneficio y un alto retorno de la inversión.

Manual TRZ®

Aprenda más con el manual detallado e instructivo del analizador TRZ®.

Imforme de prueba del TRZ®

TRZ Manual

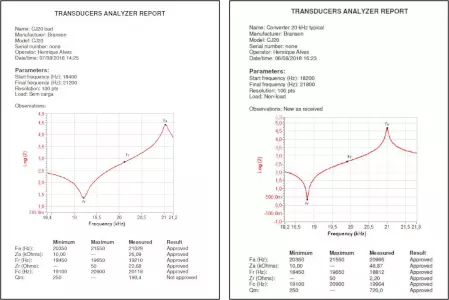

Ejemplo de un informe de prueba generado por el software TRZ®.

Prueba de cerámicas piezoeléctricas para detección de grietas

TRZ Manual
Aprenda cómo probar cerámicas piezoeléctricas para la detección de grietas internas.
