PiezoClamping® - Medidor de pre-compresión para piezocerámicas

Para el montaje de transductores y conversores ultrasónicos con pre-compresión óptima.

PiezoClamping® es un equipo novedoso para estandarizar la pre-compresión de las piezocerámicas, previniendo daños en convertidores y transductores ultrasónicos de potencia tipo Langevin. A diferencia del control de par de torsión, la pre-compresión es un valor bien definido que depende principalmente de la resistencia a la compresión del material piezoeléctrico. La pre-compresión ideal es insensible al tipo de perno, las características de la rosca y la lubricación.

Descripción general del PiezoClamping® (video).

PiezoClamping® es fácil de usar, preciso e inmune a las variaciones que socavan los métodos tradicionales de control de pre-compresión mediante la medición del par de torsión y de la carga con un voltímetro.

Prestress with PiezoClamping step 1Prestress with PiezoClamping step 2 Montaje de conversor con control de pré-compresión aplicando el PiezoClamping®.

Simplemente conecte el PiezoClamping®, ingrese los parámetros de las cerámicas y apriete el perno de los transductores hasta alcanzar la pre-compresión objetivo. El ajuste se puede aplicar lentamente y con pausas.

  • O PiezoClamping® permite o controle da velocidade.

  • 1
  • 2

Nota importante: PiezoClamping® fue desarrollado y es fabricado por la ATCP. Consulte nuestra lista de distribuidores en la página web de contacto. PiezoClamping® es una marca registrada de la ATCP Engenharia Física.

Especificaciones técnicas:
Parámetro
Gama de pré-compresión:From 0.1 to 99.9 MPa.
Carga eléctrica:From 0.1 to 999.9 μC.
Precisión:±1%.
Número de piezocerámicas:De 1 a 8 unidades.
Protección contra descargas eléctricas:Pulso máximo de 400W en forma de onda de 10 / 1000μs.
Operación:Stand alone.
Período de garantía:Dos años.
Fuente de alimentación:90-260 VAC 50/60 Hz.

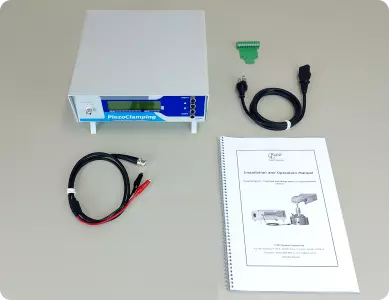

  • Lo que viene en la caja.

  • 1
  • 2
  • 3

Cada unidad es sujeta a un estricto y meticuloso control de calidad y se suministra con una garantía mundial de 2 años. ATCP se envía al día siguiente a cualquier país servido por UPS o FedEx.

Industrias que servimos con PiezoClamping®

Tenemos experiencia en servir a una amplia gama de industrias:

  • Fabricantes de soldadoras ultrasónicas;
  • Fabricantes de limpiadores ultrasónicos;
  • Fabricantes de equipos médicos;
  • Fabricantes de sonares y transductores tipo Tonpilz;
  • Fabricantes de transductores tipo Langevin;
  • Grupos de investigación científica;
  • Departamentos de I+D;
  • Fabricantes de sensores piezoeléctricos.

PiezoClamping® mejora el rendimiento, prolonga la vida útil y reduce la asistencia técnica en garantía de los equipos de ultrasonidos de potencia.

Aprenda más sobre pré-compresión.

Folleto PiezoClamping®

Descubre más sobre el PiezoClamping®.

Manual del PiezoClamping®

Aprenda más con el manual detallado e instructivo de PiezoClamping®.
