Soneteste® - Analizador de frecuencias ultrasónicas
Para el análisis de frecuencia de dispositivos ultrasónicos, monitorización de máquinas de soldadura por ultrasonidos y espectroscopía ultrasónica resonante.El Software Soneteste® está dedicado a la supervisión de máquinas de soldadura por ultrasonido, al análisis de frecuencias de dispositivos ultrasónicos y a la espectroscopía acústica resonante de acuerdo con la norma ASTM E2001. Permite el análisis de frecuencias mediante espectrograma y espectro de señal en un intervalo de tiempo seleccionable. Aplica hasta 25 criterios programables, genera informes en PDF, exporta resultados a hojas de cálculo y puede ser calibrado con trazabilidad al SI.
Los sistemas formados por el Software Soneteste® y sus accesorios pueden ensayar probetas, objetos de prueba y equipos ultrasónicos. Las probetas pueden incluir tarugos, barras rectangulares, discos y anillos de materias primas, mientras que los objetos de prueba abarcan diversas piezas, elementos y productos terminados. Los equipos ultrasónicos comprenden transductores, convertidores, transformadores acústicos, boosters, sonotrodos, bocinas ultrasónicas, puntas ultrasónicas, lavadoras ultrasónicas, máquinas de soldadura por ultrasonido, equipos médicos ultrasónicos y equipos ultrasónicos de potencia en general.

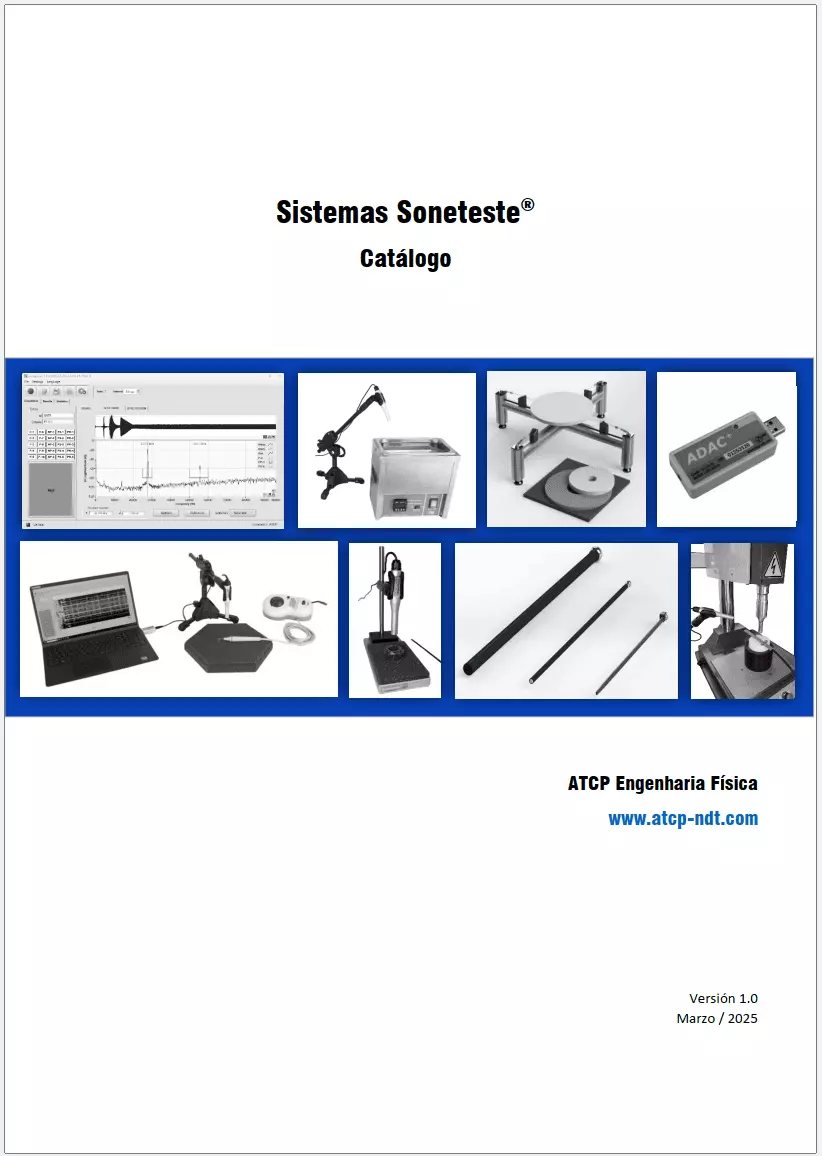

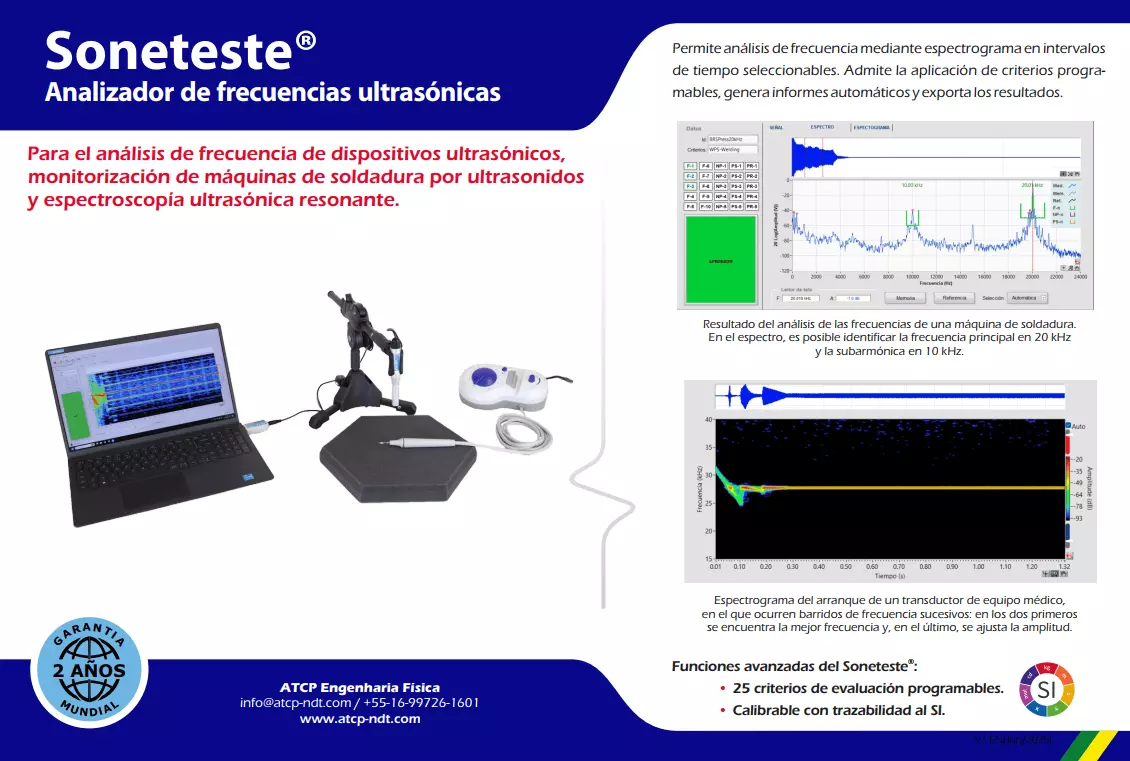

Los accesorios del Software Soneteste® consisten en soportes y dispositivos de excitación, captación y procesamiento de señal (véase el catálogo para más información).
Especificaciones::
| Parámetros | |
| Rango de frecuencias: | 20 – 192 kHz |
| Tiempo de adquisición: | 0,34 - 5,46 s |
| Número de criterios de juicio programables: | 25 |
As principales aplicaciones del Soneteste® incluyen:
- Supervisión de máquinas de soldadura por ultrasonido para la detección temprana de desvíos.
- Determinación de la frecuencia de operación de equipos de limpieza por ultrasonido.
- Análisis modal básico de dispositivos ultrasónicos.
- Sintonización de sonotrodos, transductores y transformadores acústicos ultrasónicos.
- Análisis de frecuencia y solución de problemas de generadores ultrasónicos de potencia.
- Inspección de piezas sinterizadas para la detección de grietas y defectos.
- Control de calidad de muelas abrasivas.
- Detección de defectos y grietas internas mediante espectroscopía ultrasónica resonante (RUS).
- Control de calidad mediante firma acústica.
- Calibración de frecuencia de fuentes ultrasónicas.
A continuación, algunos ejemplos prácticos de aplicación del Soneteste®.
Análisis del comportamiento de auto-sintonía de generadores ultrasónicos
El Software Soneteste® permite visualizar el comportamiento de la frecuencia de los generadores ultrasónicos, siendo una herramienta útil en el desarrollo, mejora y mantenimiento de equipos ultrasónicos de potencia.

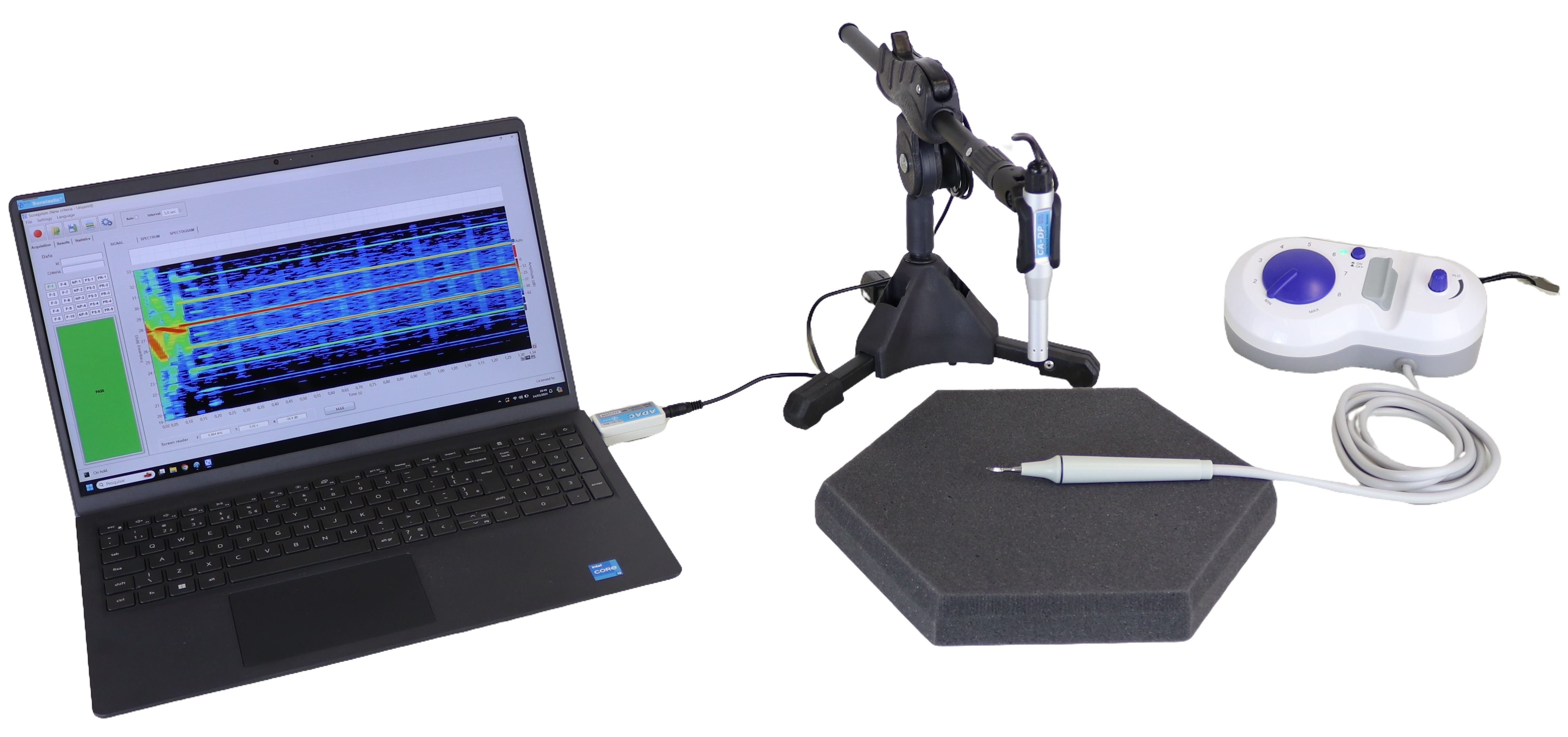

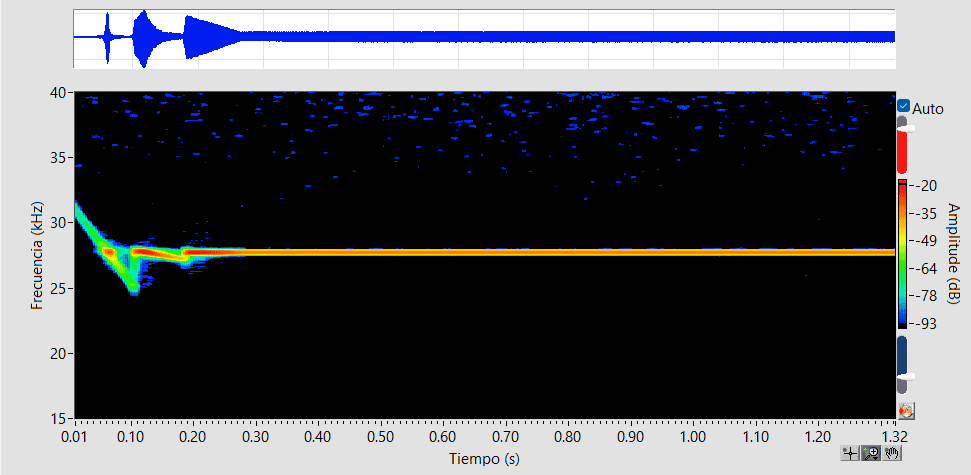

En la imagen superior es posible observar un barrido de 31 a 25 kHz entre los tiempos 0,00 y 0,10 s, seguido de un refinamiento entre 0,10 y 0,20 s. A continuación, entre 0,20 y 0,30 s, el generador realiza un ajuste lineal de amplitud, manteniendo la frecuencia constante.
Sintonización de sonotrodos y boosters de soldadura por ultrasonido

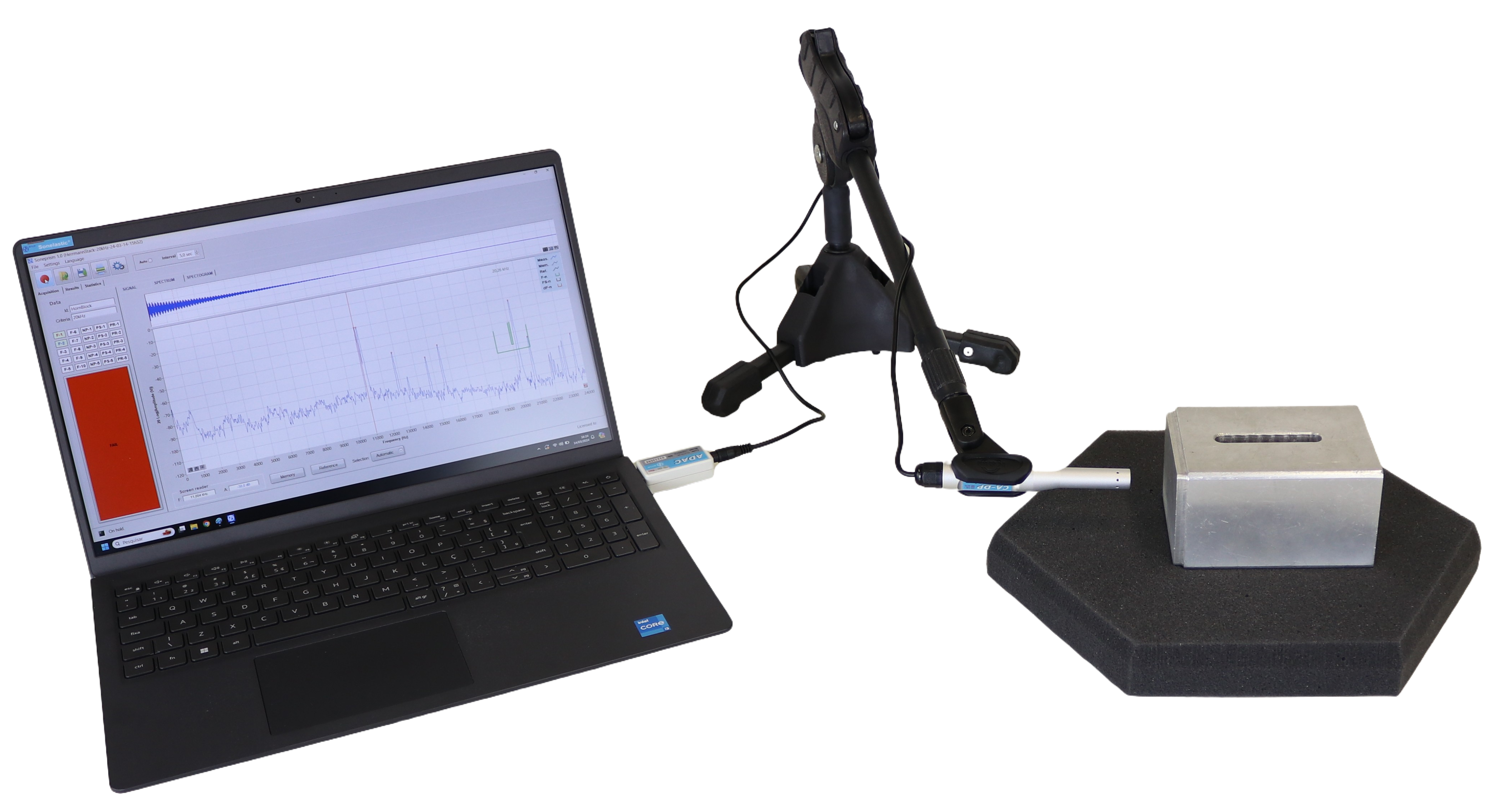

El Software Soneteste® permite identificar la frecuencia principal y los modos laterales, sin necesidad de acoplar a un convertidor y realizando un análisis modal básico.

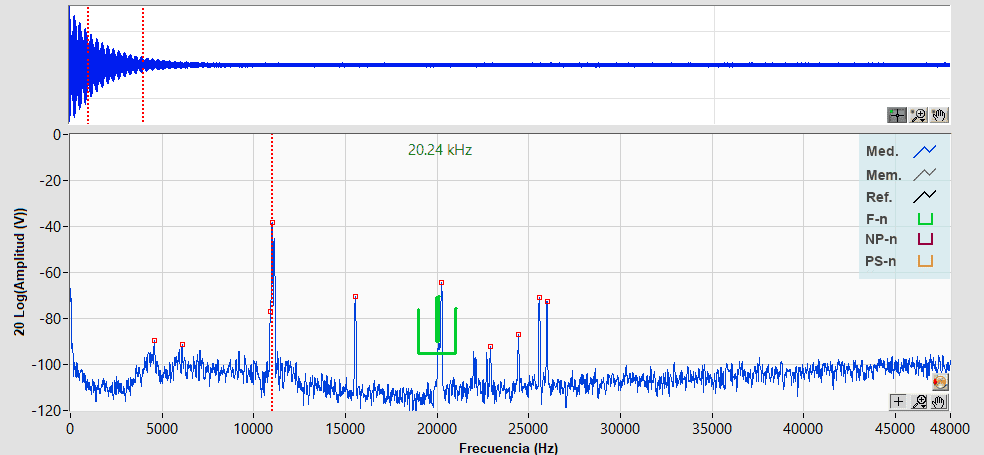

Las figuras anteriores muestran el ensayo y la respuesta acústica y el espectro de un sonotrodo cuadrado obtenidos con el Soneteste®. La excitación fue aplicada en la cara frontal. La frecuencia medida (20,24 kHz) es demasiado alta para un sonotrodo de 20 kHz. Los picos alrededor de 11,0 kHz y 15,5 kHz corresponden a modos laterales.
Inspección de muelas abrasivas y piezas mediante espectroscopía acústica resonante

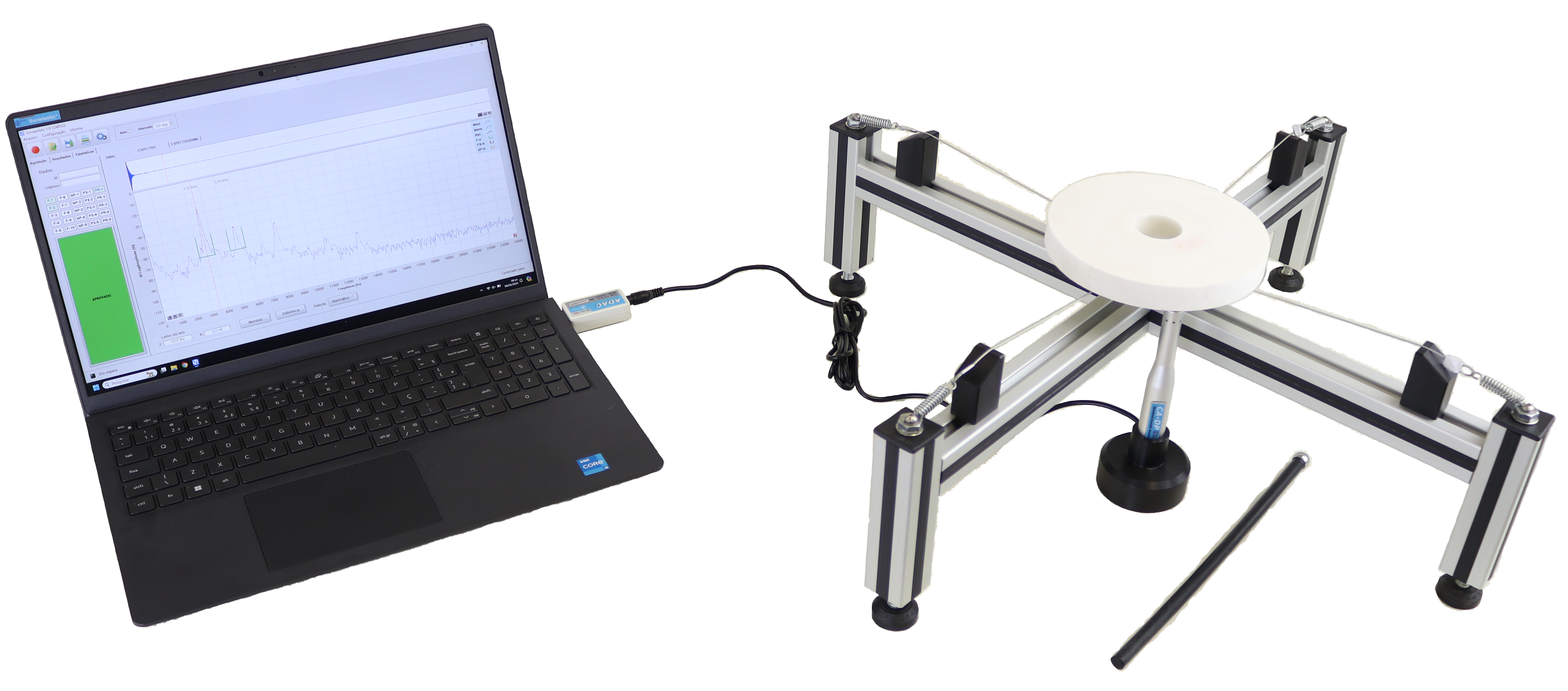

El Software Soneteste® permite la detección de defectos mediante espectroscopía acústica resonante de piezas metálicas y no metálicas, de acuerdo con la norma ASTM E2001-18.
La evaluación general de las muelas abrasivas para la detección de grietas se basa en las frecuencias detectadas y en la relación entre ellas. También es posible emplear criterios basados en el número de frecuencias, la división de picos y el espaciamiento entre picos.

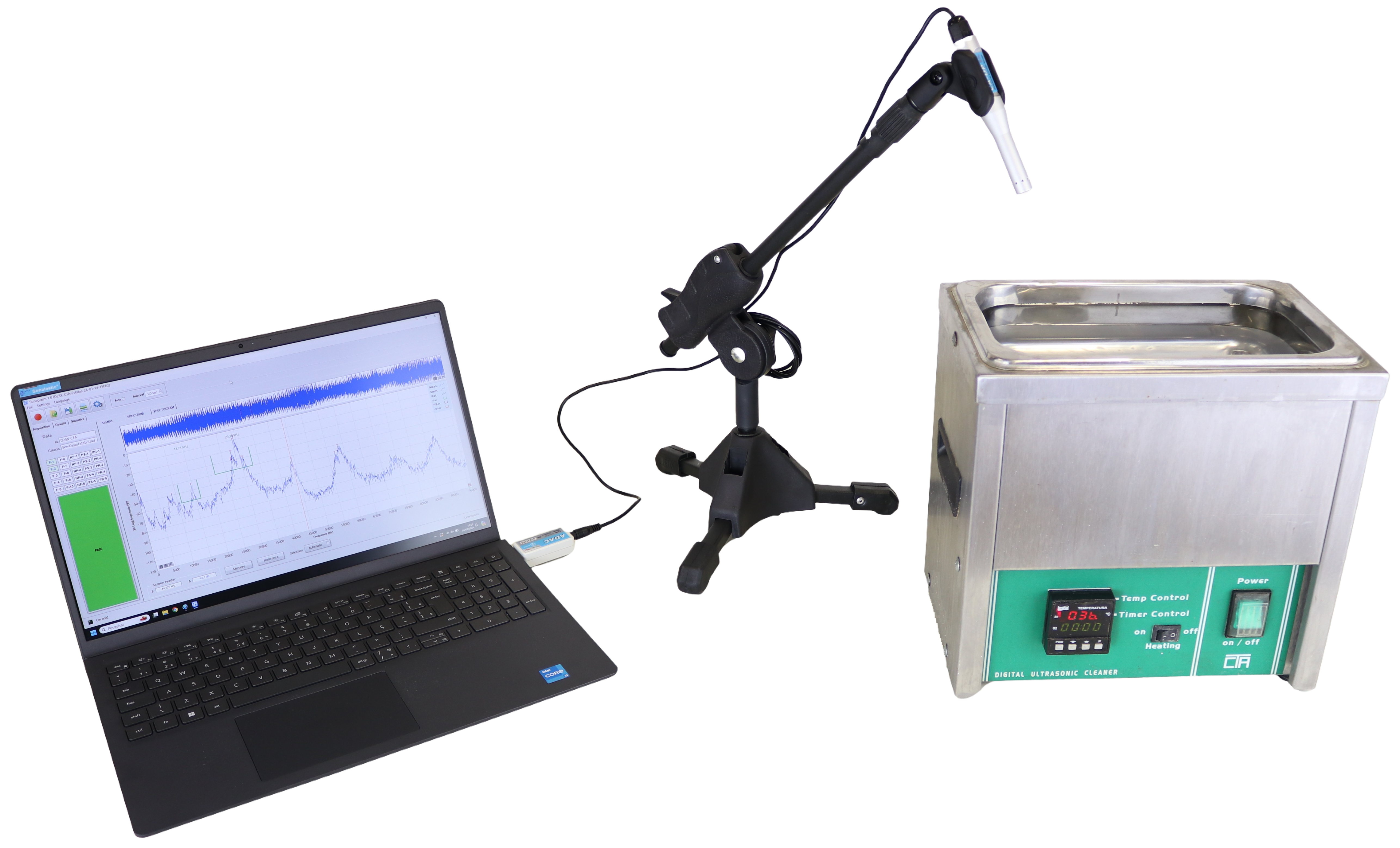

Control de calidad de lavadoras ultrasónicas hospitalarias e industriales

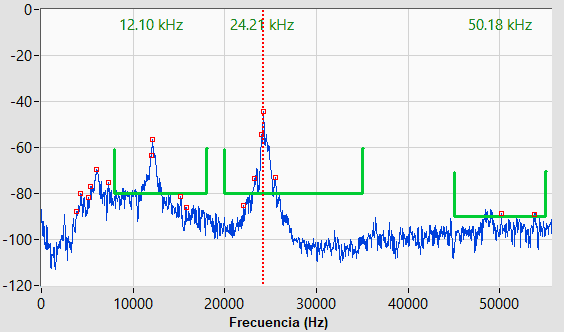

El Software Soneteste® cumple con la norma ABNT NBR 17130-1:2023 para la determinación de la frecuencia de operación de lavadoras ultrasónicas de uso hospitalario.
