6) ¿Cuáles son los valores máximos de Zr y mínimos de Qm?

FAQ: ¿Cuáles son los valores máximos para Zr (impedancia en resonancia) y mínimos para el factor de calidad mecánico Qm de las piezas ultrasónicas?

Los criterios predeterminados del Software TRZ® para el valor máximo de Zr son:
50 ohmios para un transductor;
70 ohmios para transductor + booster;
100 ohmios para transductor + booster + sonotrodo.

Los criterios predeterminados del Software TRZ® para el valor mínimo de Qm son:
250 para un transductor;
700 para transductor + booster;
1000 para transductor + booster + sonotrodo.

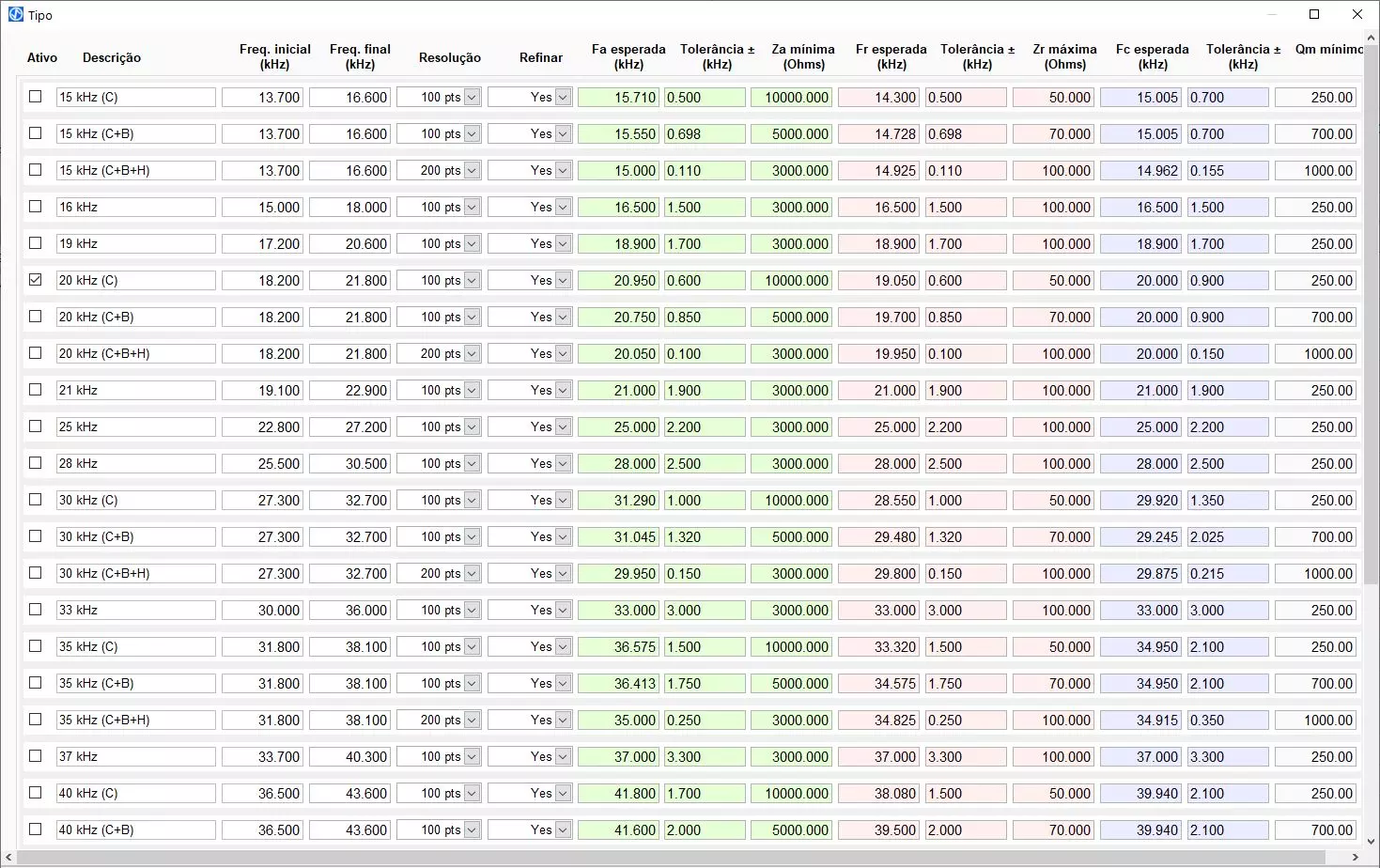

Criterios de juicio preprogramados del Software TRZ® para convertidores, boosters y sonotrodos.

Criterios de juicio preprogramados del Software TRZ® para convertidores, boosters y sonotrodos.

Consulte la hoja de cálculo de criterios de Software TRZ® hasta 40 kHz en la imagen de arriba. Estos valores son genéricos para los dispositivos de soldadura por ultrasonidos y deben ser refinados de acuerdo con cada caso o aplicación específica por parte del usuario.

Obtenga más informaciones sobre cómo probar convertidores y conjuntos acústicos.
Obtenga más informaciones sobre el mantenimiento preventivo de conjuntos acústicos.
