FAQ: ¿Cómo apilar cerámicas piezoeléctricas para el reensamblaje de conversores de ultrasonidos? ¿Cómo debo colocarlos respetando la polaridad del elemento piezoeléctrico? Sr. M.A.
Las cerámicas piezoeléctricas deben conectarse en paralelo para que puedan expandirse y contraerse en fase. Para conectarlos en paralelo, siga el patrón de posición que se muestra en la figura siguiente. El lado "positivo" de cada elemento piezoeléctrico debe estar orientado hacia el lado "positivo" del elemento adyacente, mientras que los lados "negativos" deben orientarse hacia otros lados "negativos" de las cerámicas vecinas o, al final, a la superficie de las piezas metálicas. Algunos fabricantes marcan sus elementos piezoeléctricos con un punto en el electrodo plateado o en el costado, en lugar del tradicional signo de "+".

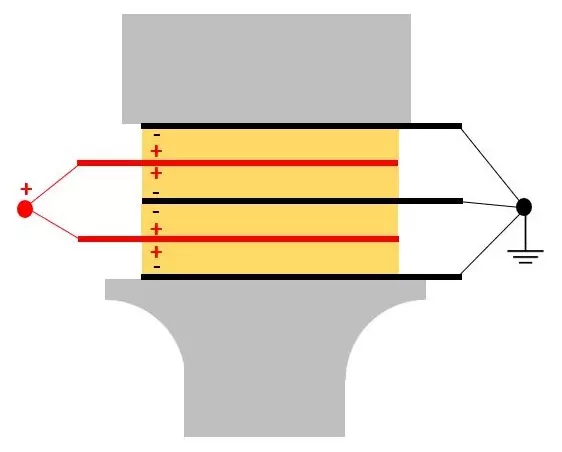

Secuencia de apilamiento de piezo cerámicas en convertidores y transductores de ultrasonidos.
Secuencia de apilamiento de cerámicas piezoeléctricas en transductores de ultrasonidos de potencia. Los elementos piezoeléctricos deben conectarse en paralelo (“+” con “+” y “-” con “-”, conectados a tierra).
Advertencia: Para manipular cerámicas piezoeléctricas, utilice guantes conductores o descárguelas previamente con un breve cortocircuito. Las variaciones de temperatura pueden acumular cargas eléctricas por efecto piroeléctrico. Para aplicar torque durante el montaje del convertidor, controle la pré-compresión con PiezoClamping®. Si no va a monitorear la pré-compresión, cortocircuite los terminales del convertidor para evitar que se acumulen cargas eléctricas y ocurran descargas de alto voltaje. Una descarga eléctrica del conversor es peligrosa y está dentro del rango de kV.
Obtenga más informaciones sobre la tecnología de pré-compresión de cerámicas piezoeléctricas.
