Controle de qualidade de elementos ultrassônicos

Aplicação do Analisador TRZ®

Fabricar elementos ultrassônicos industriais ou médicos de alta qualidade não é uma tarefa fácil, mesmo tendo um bom projeto, visto que o desempenho desses elementos é sensível a muitas variáveis. Por exemplo, qualquer alteração no acabamento mecânico, dimensões, propriedades dos materiais e procedimentos de fabricação afetará a frequência, a impedância e o fator de qualidade mecânico. Essa alta sensibilidade é responsável pelo elevado desvio padrão e pelo grande número de falhas em garantia observados no dia a dia de muitos fabricantes de equipamentos ultrassônicos de potência. As falhas são especialmente críticas no caso de equipamentos cirúrgicos. Essas considerações são válidas para transdutores, conversores, amplificadores acústicos, guias de onda, sonotrodos e insertos.

O controle de qualidade de componentes ultrassônicos deve garantir que as frequências, as impedâncias e o fator de qualidade mecânico estejam dentro de faixas de aceite pré-estabelecidas. Também é necessário registrar e documentar os resultados para a rastreabilidade e empregar instrumentos de medição calibrados.

O Analisador TRZ vem sendo aperfeiçoado a cada geração e conta com recursos dedicados para o controle de qualidade, como a aplicação de critérios de aceite programáveis, a geração semi-automática de relatório em pdf e a exportação dos dados para planilha. Também conta com avaliação e apresentação dos resultados nas cores verde (aprovado) e vermelha (reprovado) com o intuito de facilitar a utilização na linha de produção.

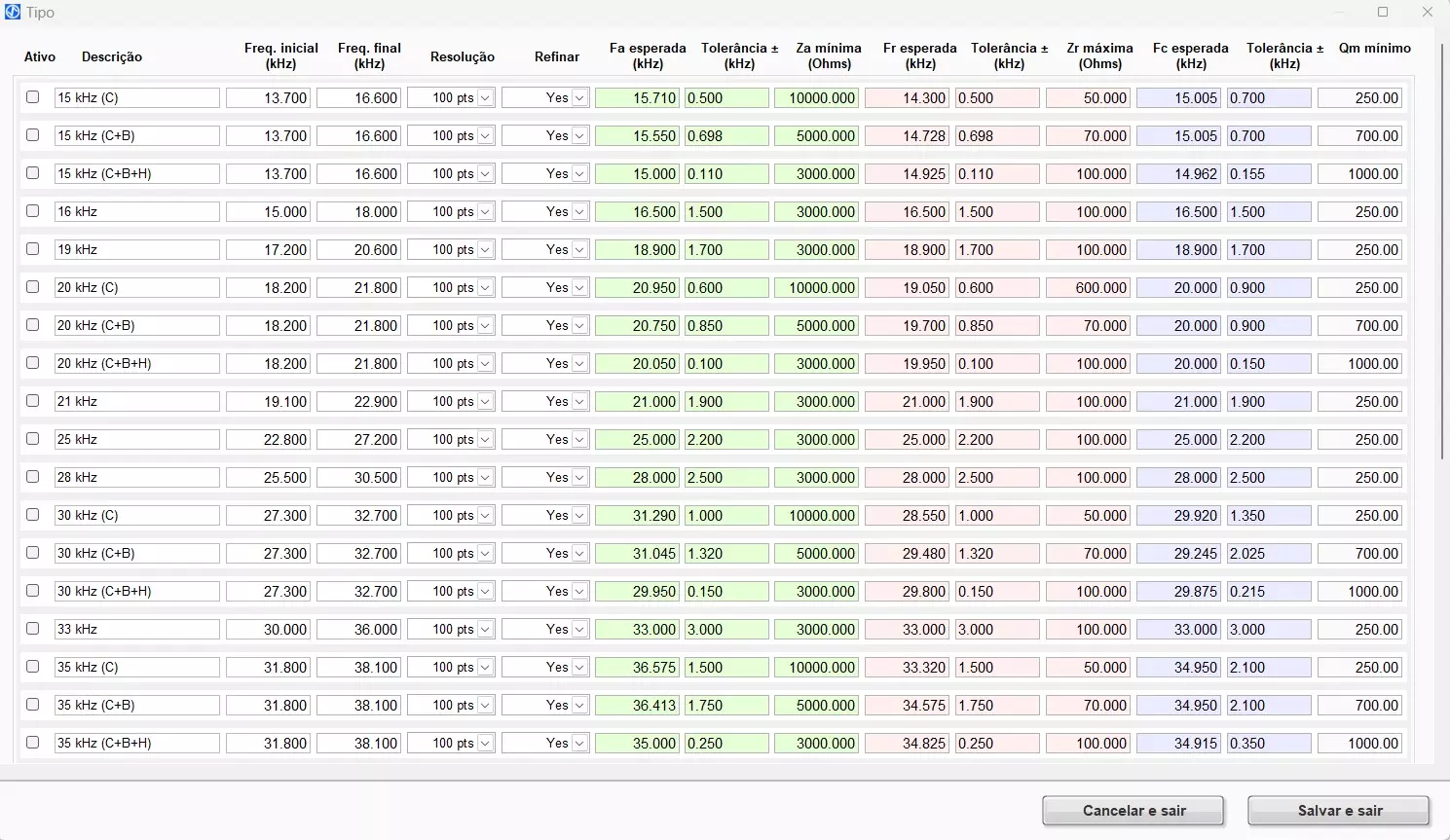

A seguir é mostrada a interface do Software TRZ® para a informação dos parâmetros de medição e dos critérios de julgamento pré-programáveis. É possível preestabelecer e customizar um total de 30 conjuntos de parâmetros e critérios. Os parâmetros consistem na frequência inicial e final da varredura, no número de pontos e na opção de refinamento. Os critérios consistem nas faixas de aceitação para as frequências de ressonância e antirressonância, impedância na ressonância e na antirressonância e fator de qualidade mecânico.

Interface do Software TRZ® para a entrada dos parâmetros de medição e dos critérios de julgamento.

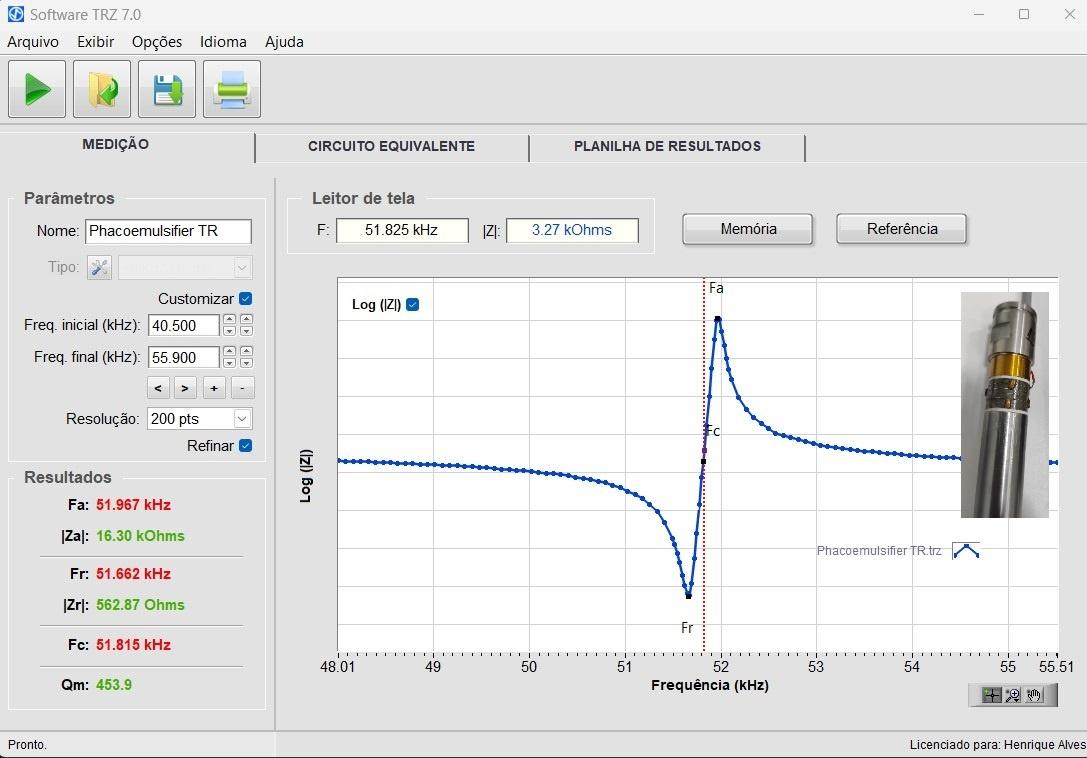

Na imagem abaixo é mostrado um exemplo de medição com o julgamento dos resultados ativado. No campo “Resultados”, no canto inferior esquerdo, a cor verde indica que o resultado foi “aprovado” e a vermelha “reprovado”. O elemento testado no exemplo foi um transdutor médico de facoemulsificação. O Software TRZ® também permite sobrepor a curva da medição com uma referência e com medições anteriores através das funções “Referência” e “Memória”.

Interface do Software TRZ® para o ensaio e apresentação dos resultados. A imagem sobreposta é de um transdutor de aplicação médica.

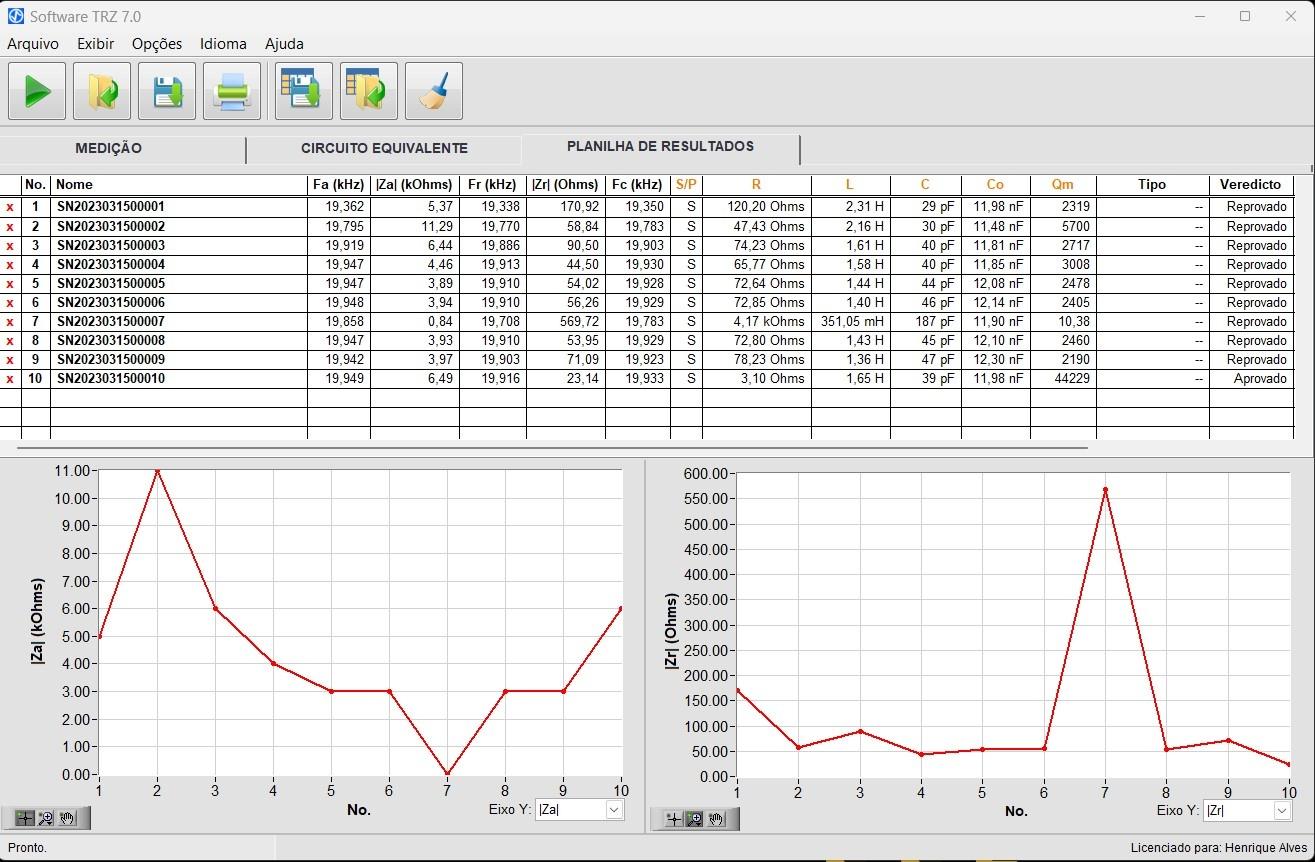

Na imagem abaixo é mostrada a interface de resultados do Analisador TRZ®. Os dados dessa tabela podem ser exportados para arquivo csv, compatível com o MS Excel.

Interface do Software TRZ® para o acompanhamento e apresentação dos resultados de várias medições. É possível exportar os dados desta tabela para arquivo csv.

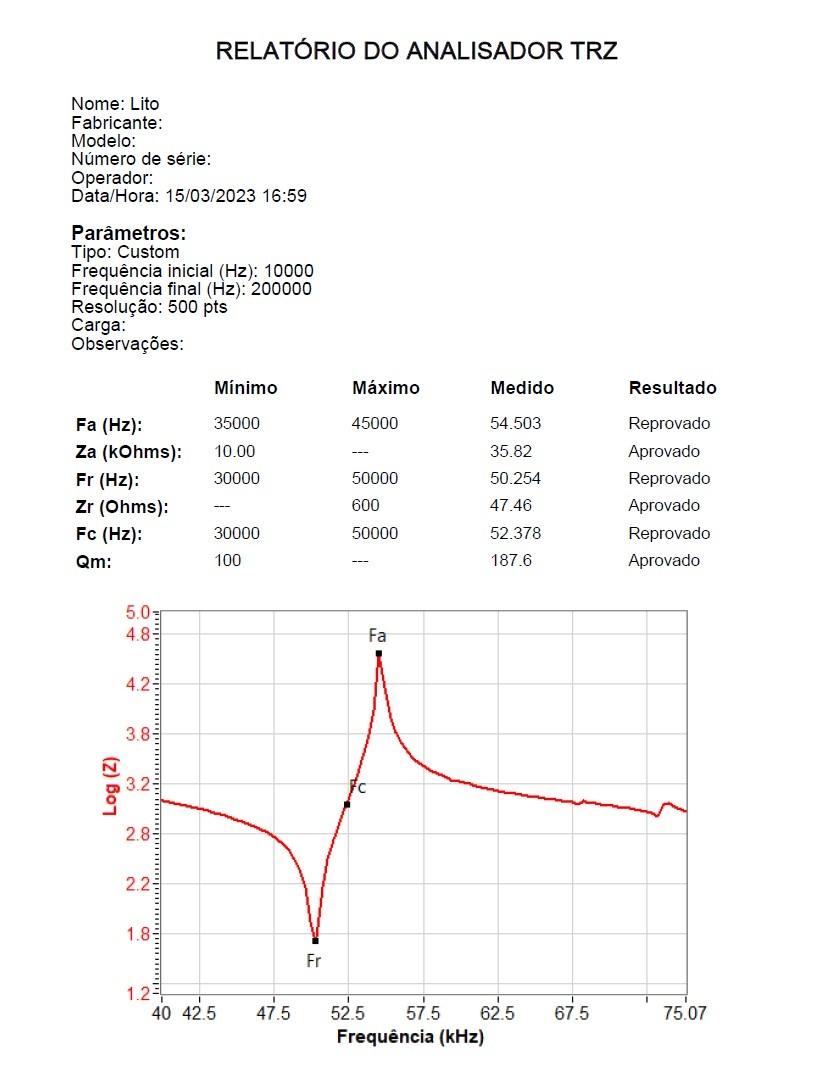

Na imagem abaixo é apresentado um exemplo de relatório gerado pelo Analisador TRZ® para um transdutor ultrassônico médico empregado na realização de litotripsias. Esse relatório é exportado pelo Software TRZ® no formato PDF. A geração de relatório é uma função importante e muito útil do Software do Analisador TRZ® para a rastreabilidade em processos de controle de qualidade.

Exemplo de relatório gerado pelo Software TRZ® em formato PDF.

O Analisador TRZ® é capaz de testar qualquer elemento ultrassônico de potência, de aplicação médica ou industrial, na faixa de 1 a 200 kHz.
