FAQ: Sobre a pré-compressão exigida pelo PiezoClamping, ela corresponde a pré-compressão máxima no anel piezoelétrico ou a pré-compressão "média", uma vez que a pressão produzida na rosca apertada não é uniformemente distribuída entre os anéis PZT? Sr. F.L.

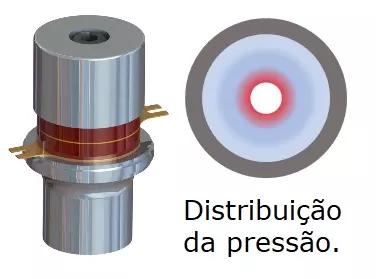

Distribuição típica de pressão sobre os piezos, é máxima próxima ao parafuso e mínima na borda.

A pré-compressão medida pelo PiezoClamping é a pré-compressão média sobre as cerâmicas. Para transdutores tipo Langevin típicos, a pré-compressão é maior próximo ao parafuso e cai em direção ao diâmetro externo. Para transdutores com mais de duas cerâmicas, a distribuição de pré-compressão é pior nos externos em contato com as massas metálicas em comparação aos pares internos. A porcentagem de variação depende do design do dispositivo e é necessário usar análise por elementos finitos (FEA/FEM) para predizê-la. Nota: Projetos de transdutores que empregam prisioneiro e porca para pressionar as cerâmicas (em vez de um parafuso Allen), melhoram a distribuição da pré-compressão.

Apenda mais sobre a tecnologia de pré-compressão.
