FAQ: Qual é o problema quando uma pré-compressão alvo de 45 MPa é definida e o torque é aplicado ao transdutor com um torquímetro, uma situação que satisfaz os 100 % / 45 MPa do PiezoClamping, mas é encontrado um torque variável na faixa de 15 a 20 Nm? Em outras palavras, é uma história em que o valor do torque parece diferente a cada vez que é medido. Não há nada de errado na definição dos outros parâmetros. O curto-circuito é realizado a cada medição para a descarga da cerâmica. Nesse caso, em termos de confiabilidade do equipamento, é uma parte que não consigo entender. Nosso equipamento de torque é digital com erro de 2 %. Onde está o problema e qual é a solução?

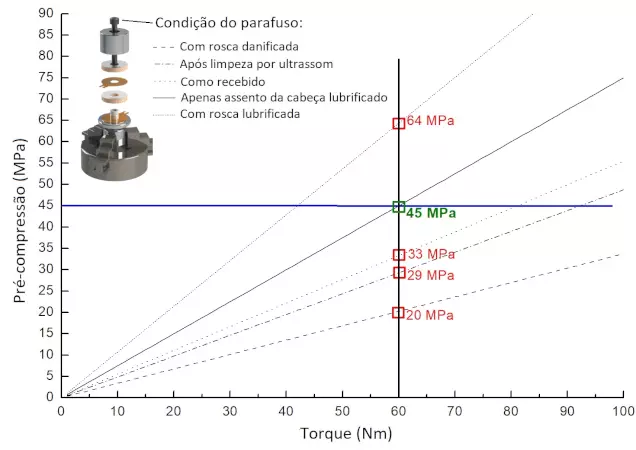

Correlação entre pré-compressão e torque para diferentes condições do parafuso do transdutor.

A relação entre o torque e a pré-compressão não é estável. Como ilustrado na figura acima, a proporção entre pré-compressão e torque é muito sensível à limpeza, acabamento e rugosidade da superfície, bem como às tolerâncias mecânicas. Ao se montar o mesmo transdutor duas vezes com a mesma pré-compressão, o torque será diferente porque você poliu as roscas durante a primeira montagem. Qualquer lubrificante, mesmo uma impressão digital, aumentará a relação entre pré-compressão e torque. Por outro lado, qualquer poeira ou arranhão na superfície a diminuirá. Todos esses fatores combinados podem tornar a correlação tensão-torque imprevisível, e este é um dos principais motivos pelos quais o PiezoClamping é necessário. Não é possível controlar a pré-compressão pelo torque porque o desvio padrão da pré-compressão é muito alto. Na imagem abaixo, para o mesmo torque (60 Nm) a pré-compressão variou de 20 a 64 MPa. É interessante continuar usando o torquímetro, porém, apenas para proteger o parafuso em caso de uma rosca danificada. Se a pré-compressão estiver correta, mas o torque necessário foi muito alto, o parafuso pode falhar prematuramente por fadiga.

Para testar a exatidão e a precisão do PiezoClamping, sugerimos usar uma prensa hidráulica e aplicar a mesma força sobre o transdutor sem parafuso. A pré-compressão induzida deve ser sempre a mesma.

Apenda mais sobre a tecnologia de pré-compressão.
