FAQ: Todos os dias eu preciso reajustar o gerador ultrassônico, depois de pouco tempo o ponto de ajuste já se perdeu novamente. Então, repito o procedimento de sintonia do sonotrodo. Inicialmente, a frequência do sonotrodo estava perto de 20,00 kHz. Após alguns dias de testes e reajustes, a frequência diminuiu para 19,50 kHz. E, no final, era impossível reajustá-la novamente. Qual pode ser a causa desse problema? Muita pressão? Composição material? Qual é a solução? Sr. D.S.

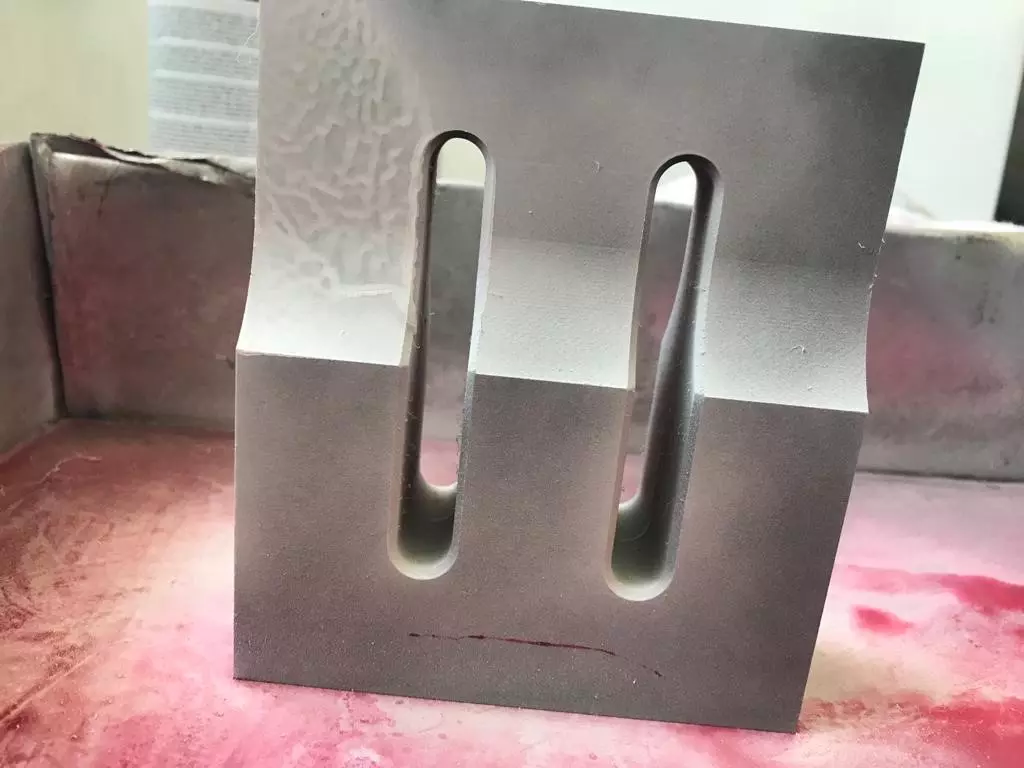

Sonotrodo trincado no nível do prisioneiro com confirmação via inspeção por líquido penetrante.

O problema e a evolução descritos são típicos da nucleação e crescimento de trinca em consequência da fadiga do material. O processo de fadiga é causado pela concentração de tensões e acelerado pela temperatura, o que pode ser favorecido por um projeto deficiente e refrigeração insuficiente. Cantos retos e arranhões também atuam como concentradores de tensão. A liga metálica também é crítica porque o material deve ser resistente à fadiga e não aquecer com a vibração ultrassônica. Na figura é mostrado um exemplo de sonotrodo com trinca extensa no mesmo nível do fundo do furo do prisioneiro.

Não é possível recondicionar um sonotrodo trincado e este deve ser substituído imediatamente para evitar danos a outras peças ou ao gerador ultrassônico. Não espere que a trinca cresça ou tente reajustar a frequência. Um ruído agudo irritante é típico de sonotrodos trincados, esse ruído é gerado pela fricção das paredes da trinca durante a vibração em alta potência.

Use apenas torque moderado para montar o conjunto acústico. Para acoplar o conversor ao booster e o booster ao sonotrodo, 35 Nm são suficientes para um equipamento de 20 kHz. Para reinserir o prisioneiro do sonotrodo, o torque é muito menor, 2 Nm são suficientes. Torque em excesso contribui para o aumento da tensão e a nucleação da trinca. Nota: o fundo do furo do prisioneiro do sonotrodo trincado mostrado abaixo está no mesmo nível onde a trinca ocorreu (a trinca está destacada pelo teste de líquido penetrante).
