FAQ: Tenho dois conjuntos acústicos de solda com a curva de impedância da imagem. Eles estão trabalhando e soldando, mas a curva está estranha (com duas frequências de ressonância e duas de antirressonância). Isso pode ser um problema? Posso usar os dois pontos de antirressonância? Quando o gerador é ajustado para o primeiro ponto de antirressonância a vibração é baixa. Testei com o segundo ponto de antirressonância e a vibração estava alta. Sr. D.S.

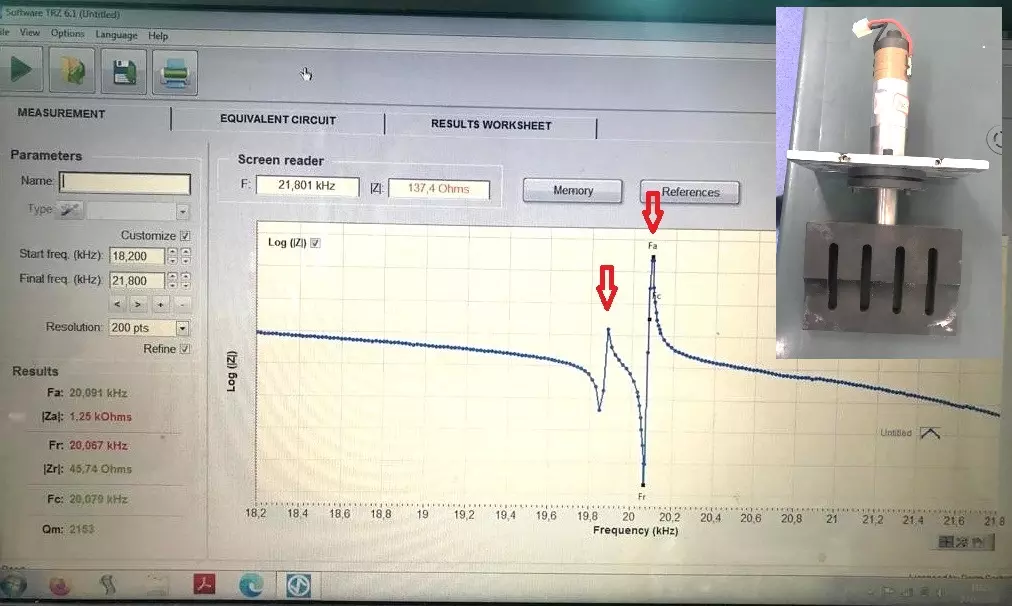

Curva de sonotrodo de aço largo com duas frequências (uma é lateral). Medição pelo Analisador TRZ.

Se a ressonância adicional (a primeira) desaparecer ao se remover o sonotrodo, é muito provavelmente um modo de vibração lateral que se aproximou do modo longitudinal por causa da largura do sonotrodo. Se a primeira frequência for a lateral, o sonotrodo não deve funcionar bem neste ponto, o que coincide com a descrição do caso. Acho que a segunda frequência é a correta devido ao maior espaçamento entre Zr e Za. Sugestão adicional: reduza a faixa de frequência do Software TRZ para a faixa de 19 a 21 kHz para melhorar a resolução da medição.
