FAQ: Como medir a temperatura de sonotrodos e conjuntos acústicos?

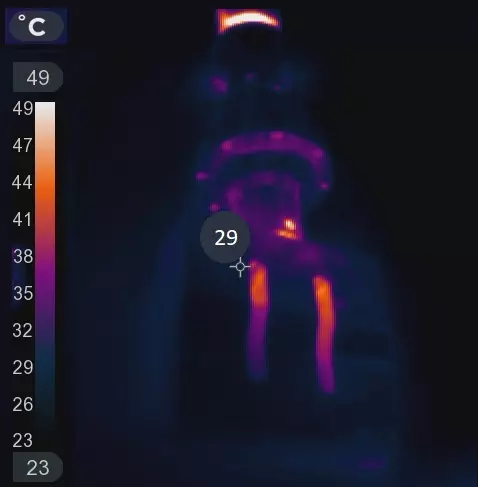

Imagem térmica de um conjunto acústico de solda por ultrassom de 20 kHz em operação.

Uma das melhores alternativas para medir a temperatura de sonotrodos e conjuntos acústicos é um termômetro infravermelho sem contato (pirômetro). Para obter resultados precisos, é necessário configurar a emissividade porque esta varia muito com o material e o acabamento superficial. Para evitar as dificuldades da configuração da emissividade, pode-se colar um pedaço de fita isolante preta (emissividade igual a 0,95) sobre a peça antes de fazer as leituras. Superfícies brilhantes de alumínio polido têm emissividade tão baixa quanto 0,07, o que pode comprometer os resultados se não for devidamente compensado.

Câmeras infravermelhas também podem ser usadas e fornecem informações valiosas para a solução de problemas, especialmente para desenvolvimentos e otimizações. A foto mostra a imagem térmica de um conjunto acústico usado para fabricar máscaras. É possível observar que as cerâmicas piezoelétricas, as superfícies do topo dos chanfros e a fixação do booster estão em temperaturas mais altas do que o ambiente.

Aprenda mais sobre o teste de conjuntos acústicos e seus elementos.
